Pompa de caldura, unitate interna Hydrobox Mitsubishi Electric ERSC-VM2D

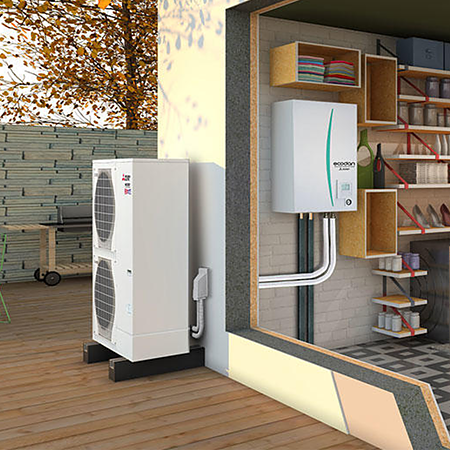

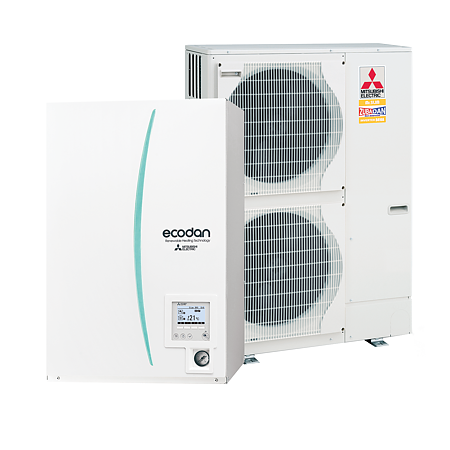

Sistemul Ecodan Split este alcatuit dintr-o unitate exterioara cu expansiune directa PUHZ-SHW112VHA (care se achizitioneaza separat) si modulul hidraulic Hydrobox ERSC-VM2D care urmeaza sa fie instalat in interior, in masura sa produca apa calda pentru incalzire/racire si uz menajer.

Unitatea interna Mitsubishi Zubadan ERSC-VM2D ofera o mare flexibilitate de utilizare si versatilitatea de instalare. La acesta este, de asemenea, posibil sa se asocieze un Boiler pentru apa calda de consum; exista diferite modele Hydrobox, cele reversibile putand se produca si apa rece pentru climatizarea din timpul verii.

Aceasta serie de pompe de caldura este echipata cu circuitul de injectie Flash dezvoltat de Mitsubishi Electric, care este compus dintr-un circuit de by-pass si un schimbator de caldura (HIC). Schimbatorul de caldura transforma refrigerantul lichid, deviat prin circuitul de by-pass, intr-o stare gaz-lichid pentru a scadea astfel sarcina compresorului.

Acest proces asigura performante excelente de incalzire chiar si atunci cand temperatura exterioara scade foarte jos. In unitati traditionale, atunci cand temperatura exterioara este coborata, volumul de refrigerant care circula prin compresor scade din cauza scaderii presiunii refrigernatului si a protectiei la supraincalzire cauzata de compresia ridicata, rezultand astfel scaderea capacitatii de incalzire. Circuitul de injectie Flash injecteaza refrigerant pentru a mentine volumul de refrigerant in circulatie, precum si sarcina compresorului, mentinand astfel capacitatea de incalzire.

Modulul este echipat cu unitatea de control FTC5.

PUHZ-SHW112VHA (R410)

Seria ZUBADAN incorporeaza o tehnologie originala Flash Injection care imbunatateste capacitatea deja mare de incalzire a sistemului. Acest nou membru al gamei de serie asigura o performanta confortabila de incalzire condusa de pompa de caldura in regiunile reci.

Performanta imbunatatita de incalzire

Circuitul unic „Flash Injection” de la Mitsubishi Electric atinge performante de incalzire remarcabil de ridicate. Aceasta tehnologie a dus la o capacitate de incalzire excelenta la temperaturi exterioare de pana la -15°C, iar intervalul de functionare garantat al modului de incalzire a fost extins la -25°C. In consecinta, unitatile cu pompa de caldura din seria ZUBADAN sunt perfecte pentru incalzirea caselor din cele mai reci regiuni.

Confort sporit

Circuitul de injectie flash imbunatateste pornirea si recuperarea dupa operatiunea de dezghetare. Un nou control introdus al operatiunii de dezghetare imbunatateste, de asemenea, frecventa de dezghetare. Aceste caracteristici permit temperaturii sa atinga temperatura setata mai rapid si contribuie la mentinerea acesteia la setarea dorita.


Controlul dezghetarii ZUBADAN si recuperarea mai rapida din operatiunea de dezghetare. Rezultate test de teren: cladire de birouri din Asahikawa, Hokkaido, Japonia

ErP Lot 10 Comp pliant cu o eficienta energetica ridicata SEER/SCOP Rang A si A+

Incalzire puternica, dar eficienta energetica anuala ridicata atat in racire, cat si in incalzire, atingand rangul A si A+.
Tehnologia de injectie cu fulger de la Mitsubishi Electric Cheia catre inalta Performanta de incalzire la temperaturi exterioare scazute.

Seria ZUBADAN este echipata cu circuitul de injectie flash original de la Mitsubishi Electric, care este compus dintr-un circuit de bypass si un schimbator de caldura (HIC). HIC transforma agentul frigorific lichid redirectionat intr-o stare gaz-lichid pentru a reduce sarcina de compresie. Acest proces asigura o performanta excelenta de incalzire chiar si atunci cand temperatura exterioara scade foarte scazuta.

In unitatile traditionale, cand temperatura exterioara este scazuta, volumul de agent frigorific care circula in compresor scade din cauza scaderii presiunii agentului frigorific si a protectiei impotriva supraincalzirii cauzate de compresia ridicata, reducand astfel capacitatea de incalzire. Circuitul de injectie flash injecteaza agent frigorific pentru a mentine volumul de circulatie a agentului frigorific si sarcina de functionare a compresorului, mentinand astfel capacitatea de incalzire.
Compresorul este supus unei sarcini grele la comprimarea agentului frigorific lichid, iar rezultatul este o eficienta de functionare mai scazuta. Adaugarea de HIC sprijina schimbul de caldura a agentului frigorific la doua niveluri de presiune diferite. Procesul de schimb de caldura transforma agentul frigorific lichid injectat intr-o stare gazoasa lichida, scazand astfel sarcina compresorului in timpul compresiei proces.


Agentul frigorific trece de la HIC in compresor prin orificiul de injectie. Avand doua admisii de agent frigorific face posibila cresterea volumului de agent frigorific circulat atunci cand temperatura exterioara este scazuta si la inceputul functionarii de incalzire.

*  Unitate exterioara PUHZ-SHW112VHA si modulul hidraulic Hydrobox ERSC-VM2D se folosesc impreuna dar se achizitioneaza separat!
